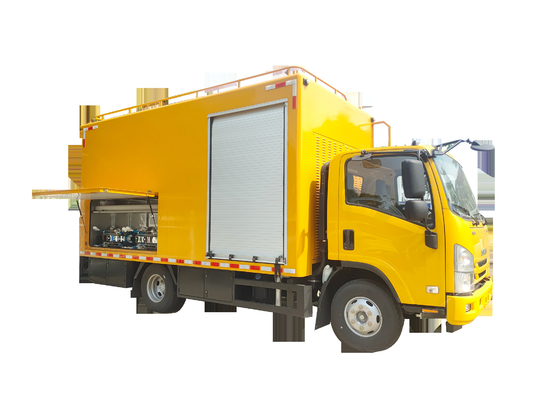

Sistema de curado UV LED de alta intensidad CIPP Curado sin excavación Rehabilitación para el diámetro de la tubería de 150-1600 mm

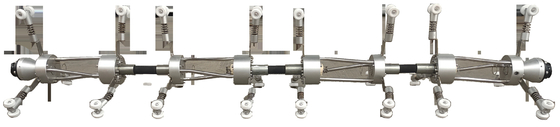

Fuente de luz pequeña

1Para el diámetro de las tuberías: DN150-800.

2. Cadena de luz compuesta por 2 unidades cada una con 4 lámparas UV de alta potencia, un total de 8 lámparas, niveles de potencia: 400/500/650W, potencia total 5200W.

3. 1 sensor para la medición de la temperatura del aire; 4 sensores para la superficie interior del revestimiento ((IR-sensor);

4Cada cadena de luz se puede reemplazar e instalar al azar, sin necesidad de secuencia de instalación.

5La cámara frontal resistente al calor, equipada con una luz LED de alta potencia.

6La instalación y el ajuste de las ruedas y las patas de la cadena ligera es fácil y conveniente, para satisfacer el requisito de reemplazo rápido de diferentes diámetros de tuberías y diferentes formas de tuberías en el campo.

7. Preestablecer los intervalos de ignición de la lámpara UV, el sistema controlará el encendido de la lámpara y el apagado de la llama automáticamente de acuerdo con el tiempo preestablecido.También puede elegir el control manual para manejar la situación de campo complicado.

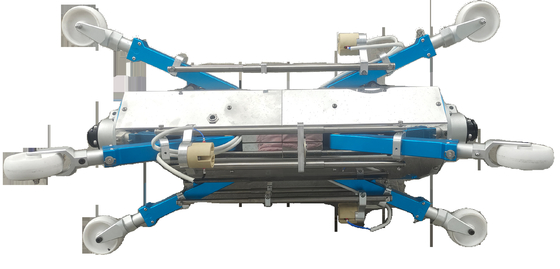

Fuentes de luz grandes

1Para el diámetro de las tuberías: DN600-1600.

2. Cadena de luz compuesta por 2 unidades cada una con 4 lámparas UV de alta potencia, un total de 8 lámparas, niveles de potencia:1000/1200/1500W, potencia total 12000W.

3. 1 sensor para la medición de la temperatura del aire; 3 sensores para la superficie interna del revestimiento ((IR-sensor);

4El conjunto de ruedas de la cadena ligera y las patas son impulsadas por motor, puede estirar y retirar en las tuberías automáticamente, para terminar la operación en las tuberías grandes rápidamente.

5La cámara frontal resistente al calor, equipada con una luz LED de alta potencia.

6La instalación y el ajuste de las ruedas y las patas de la cadena ligera es fácil y conveniente, para satisfacer el requisito de reemplazo rápido de diferentes diámetros de tuberías y diferentes formas de tuberías en el campo.

Cable de bobina

1.Cable: longitud estándar 150m, resistente al calor, resistente a los rayos UV, para el control de curado, transmisión de señal de video, conducción de la fuente de luz.

2.Cable bobina: diseño transparente para el bastidor exterior, reducir el peso, conveniente para la reparación, con sistema de iluminación interior.

3.Cámara retrovisor: para la inspección del material de revestimiento.

Unidad de control

1.Conjunto de interruptores controlados por PLC para operar el tambor del cable y la cadena de luz UV.

2Sistema operativo.Windows. Toda la información de curado y los vídeos son visibles. Muestra y registra los siguientes datos: velocidad, presión, temperatura de la superficie del revestimiento, estado y longitud de la cadena de luz,Los datos pueden exportarse.

3.Computador con software y 3 monitores, incluidos:

1 x 15 ̊ monitor TFT para el funcionamiento y control de todo el sistema;

1 x 17 ̊ monitor TFT para la transmisión de imágenes de la cámara;

1 x 22 ‰ monitor TFT para el software y el funcionamiento de todo el sistema.

1- Soplador de alta potencia, potencia: 1400 m3/h, potencia nominal: 18,5 kW, 50 Hz, presión máxima 0,7 bar.

2Sistema de control desarrollado, control del soplador por pantalla táctil de la cabina de control.

3.Plug-en el interruptor de conexión con el tambor del cable.

4.Software: sistema Windows, visualización y calibración de la presión, control de la expansión del revestimiento.

5.Filtro incorporado y válvula de alivio, libre de aceite, aire refrigerado.

Las corbatas

40KW, voltaje 400V, frecuencia: 50Hz
