CIPP Sistema de curado UV LED de alta intensidad sin excavación de tubería Rehabilitación confiable y constante

El sistema de curado UV-CIPP utiliza un sistema de control SPS de alta fiabilidad para controlar todas las operaciones.Las funciones de diagnóstico pueden ampliarseEl tambor del cable eléctrico está equipado con un cable de curado UV de resistencia a altas temperaturas estándar de 200 m, que se puede extender hasta 300 m.La fuente de luz eléctrica puede satisfacer DN150-2000mm tubería sin excavación rehabilitaciónTodo el sistema tiene un diseño compacto, y es adecuado para su instalación en todo tipo de camiones.

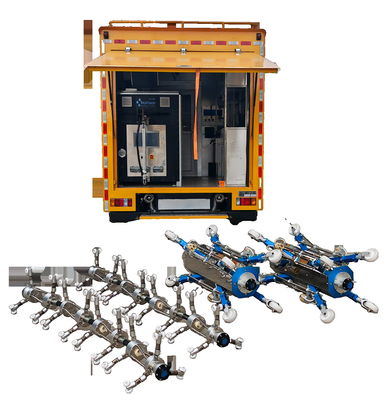

Configuración del sistema

1.Lámparas UV y bastidores de luces

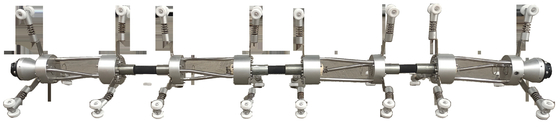

1.1Fuente de luz pequeña

Fuente de luz pequeña ((150-800 mm)

1.1.1Para el diámetro de las tuberías: DN150-800.

1.1.2. Cadena de luz compuesta por 2 unidades cada una con 4 lámparas UV de alta potencia, un total de 8 lámparas, niveles de potencia: 400/500/650W, potencia total 5200W.

1.1.3. 1 sensor para la medición de la temperatura del aire; 4 sensores para la superficie interior del revestimiento ((IR-sensor);

1.1.4Cada cadena de luz se puede reemplazar e instalar al azar, sin necesidad de secuencia de instalación.

1.1.5La cámara frontal resistente al calor, equipada con una luz LED de alta potencia.

1.1.6La instalación y el ajuste de las ruedas y las patas de la cadena ligera es fácil y conveniente, para satisfacer el requisito de reemplazo rápido de diferentes diámetros de tuberías y diferentes formas de tuberías en el campo.

1.1.7. Preestablecer los intervalos de ignición de la lámpara UV, el sistema controlará el encendido de la lámpara y el apagado de la llama automáticamente de acuerdo con el tiempo preestablecido.También puede elegir el control manual para manejar la situación de campo complicado.

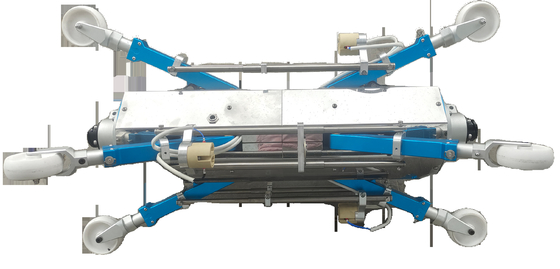

1.2 Fuente de luz grande

1.2.1Para el diámetro de las tuberías: DN600-1600.

1.2.2. Cadena de luz compuesta por 2 unidades cada una con 4 lámparas UV de alta potencia, un total de 8 lámparas, niveles de potencia:1000/1200/1500W, potencia total 12000W.

1.2.3. 1 sensor para la medición de la temperatura del aire; 3 sensores para la superficie interna del revestimiento ((IR-sensor);

1.2.4El conjunto de ruedas de la cadena ligera y las patas son impulsadas por motor, puede estirar y retirar en las tuberías automáticamente, para terminar la operación en las tuberías grandes rápidamente.

1.2.5La cámara frontal resistente al calor, equipada con una luz LED de alta potencia.

1.2.6La instalación y el ajuste de las ruedas y las patas de la cadena ligera es fácil y conveniente, para satisfacer el requisito de reemplazo rápido de diferentes diámetros de tuberías y diferentes formas de tuberías en el campo.

2 Cables y bobinas de cables

2.1.Cable: longitud estándar de 120 m, resistente al calor, resistente a los rayos UV, para el control del curado, transmisión de señales de video, conducción de la fuente de luz.

2.2.Rol de cable: diseño transparente para el bastidor exterior, peso reducido, conveniente para la reparación, con sistema de iluminación interior.

2.3.Cámara retrovisor: para inspeccionar el material del revestimiento.

3 Unidad de control:

3.1- Dispositivo controlado por PLC para operar el tambor del cable y la cadena de luz UV. - Operación por la innovadora pantalla táctil de Siemens.

3.2. sistema operativo Windows. Todas las informaciones de curado y videos son visibles. Muestra y registra los siguientes datos: velocidad, presión, temperatura de la superficie del revestimiento, estado de la cadena de luz y longitud,Los datos pueden exportarse.

3.3. computadora con software y 3 monitores, incluidos:

1 x 15 ̊ monitor TFT para el funcionamiento y control de todo el sistema;

1 x 17 ̊ monitor TFT para la transmisión de imágenes de la cámara;

1 x 22 ‰ monitor TFT para el software y el funcionamiento de todo el sistema.

4 Soplador

4.1Soplador de alta potencia, potencia: 1400 m3/h, potencia nominal: 18.5 kW, 50 Hz, presión máxima 0.7 bar.

4.2- Sistema de control desarrollado en profundidad, controlar el soplador por pantalla táctil de la cabina de control.

4.3- Enchufe de conexión con tambor de cable.

4.4Software: sistema Windows, visualización y calibración de presión, control de la expansión del revestimiento.

4.5- Filtro incorporado y válvula de alivio, libre de aceite, aire refrigerado.

5 Capas de extremo

Para los diámetros de las tuberías: DN300-500,DN500 a 650,DN800 a 1000
