Sistema de cámaras de inspección de tuberías de rotación de 360 grados para tuberías de alcantarillado

Descripción del producto:

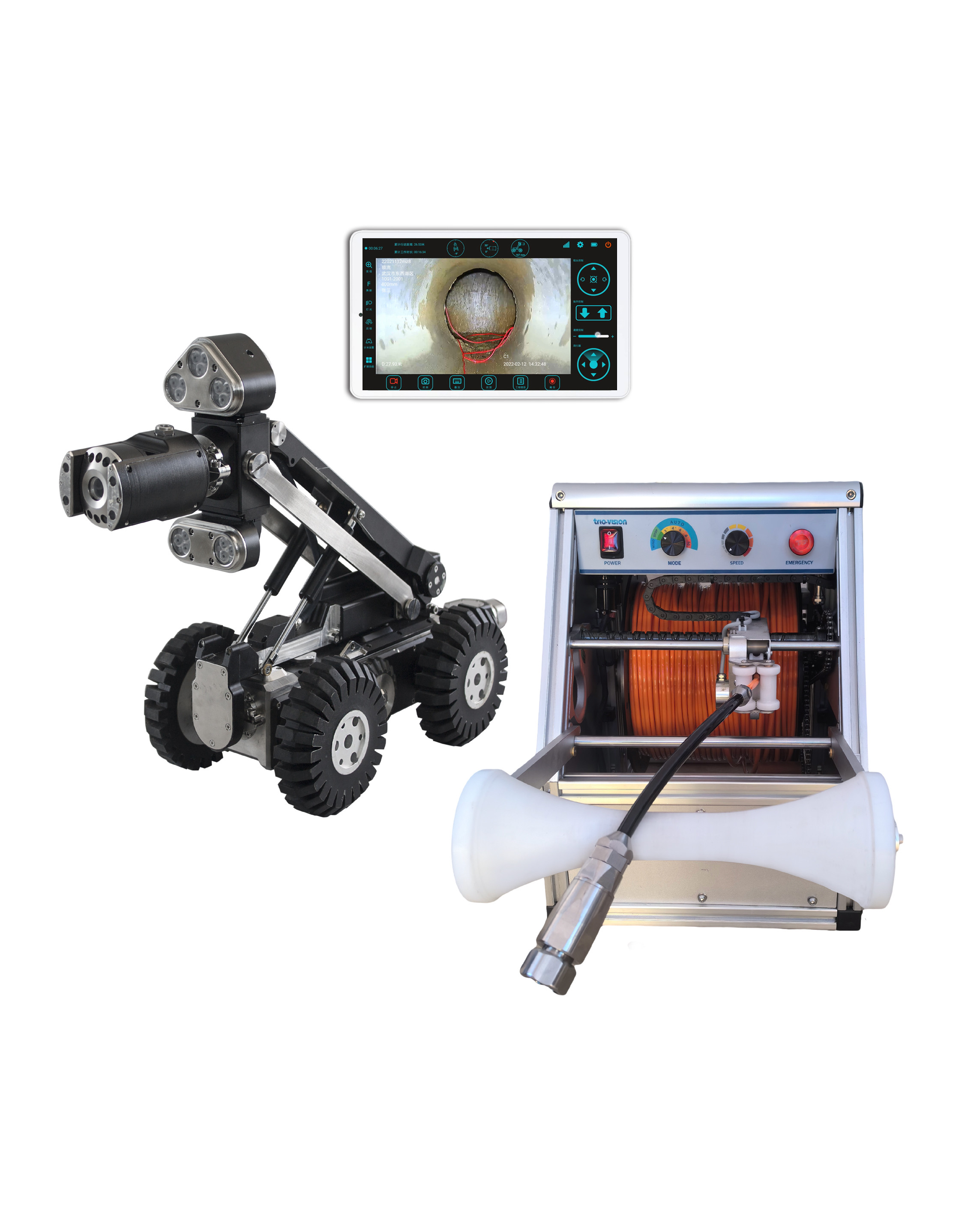

Sistema de cámara de inspección de tuberías con rotación de 360 grados para alcantarillado/drenaje Cámara de inspección de tuberías es un sistema de orugas de nuevo diseño, especialmente para los mercados de EE. UU., Reino Unido y Europa. Puede inspeccionar tuberías con un diámetro de 125-2000 mm, utilizando solo una oruga para inspeccionar la mayoría de las tuberías, lo que reduce los costos. Se compone de una oruga, una cámara de giro e inclinación, un tambor de cable automático y unidades de control. La oruga puede coincidir con diferentes tipos de cámaras (es decir, cámara de giro e inclinación, cámara axial, cámara ojo de pez) según los diferentes requisitos.

El sistema es un producto diseñado sobre la base del sistema industrial Windows sistema. Durante la prueba, se adquieren imágenes de defectos; posteriormente, se puede obtener un informe de prueba inmediatamente. Además, se puede obtener una curva de gradiente de la tubería a tiempo durante la prueba para determinar la condición de sedimentación dentro de la tubería. Se utiliza una lente ojo de pez, que integra el "software de análisis de video de prueba de panorama de tuberías PipePano", para generar la imagen panorámica de la pared interna de la tubería, analizar y determinar de forma más fina y cuantitativa (medición del diámetro de la tubería, el ancho de la grieta, etc.).

Características:

1. Unidad de control portátil
2. Cámara de alta definición, 1920*1080P
3. Sistema operativo Windows
4. Control inalámbrico
5. Piezas intercambiables
6. Escaneo láser
7. Aplicación de control remoto.

Configuración del sistema

Parámetros técnicos:

Unidad de control MK4   1. Unidad de control tipo Pad, LED táctil de 8,4', legible a la luz del sol, resolución de 1024*768, 4,1 kg 2. Sistema Win10, SSD de 128 GB, graba video en el sitio, se pueden guardar más de 100 horas de video. 3. Posición de la cámara, posición del elevador en gráficos 4. Informe de inclinación en el sitio. 5. Estado del sistema, el parámetro de trabajo se puede consultar.   Cámara de giro e inclinación CAM-90   1. Rotación: 360 grados horizontal, 270 grados vertical 2. Zoom de 120x, óptico 10:1, digital 12:1 3. Enfoque automático, se permite el ajuste manual 4. Alta definición digital, 1920*1080P 5. Lente de la cámara antivaho 6. Escaneo láser del diámetro y la distorsión de la tubería 7. Medidor láser para medir el tamaño del defecto 8. La luz de la cámara se puede ajustar para adaptarse a diferentes tuberías. Oruga TVS-15 1. Impermeable a IP68 2. Temperatura de funcionamiento: -10ºC~50ºC 3. Diámetro de tubería adecuado: 125 mm~2000 mm 4. Unidad: dos motores de CC, seis ruedas 5. Ubicación de la sonda: 33 kHz 6. Inclinación: rango de medición ±45 grados 7. Escalada: máx. grado de escalada de aproximadamente 50° según el estado de la tubería 8. Cámara de visión trasera y luz de alta definición: inspecciona la oruga hacia atrás y la recuperación del cable   Tambor de cable automático DLPA200HD   1. Panel de pantalla LCD 2. Tres tipos de modo de funcionamiento: automático, manual y solo recuperación automática. 3. Longitud estándar del cable: 200 m 4. Módulo wifi incorporado, transmisión inalámbrica 5. Contador de cable y capas automáticas 6. Parada de emergencia   Soporte de rueda ensamblado en la oruga para inspeccionar el diámetro de la tubería por encima de 1000 mm, equipado con ruedas de 8" o ruedas de 10".
