Cámara de control inalámbrico de alta definición Inspección de tuberías de alcantarillado de línea principal Rastreador robótico

Cámara de control inalámbrico Inspección de tuberías de alcantarillado de drenaje de línea principal Es un nuevo sistema de rastreo, especialmente diseñado para el mercado de EE.UU., Reino Unido y Europa. Puede inspeccionar el diámetro de las tuberías de 125-2000 mm, utilizar sólo un rastreador para inspeccionar la mayor parte de las tuberías, reducir el coste.Está compuesto por un rastreadorLa máquina de rastreo puede combinar diferentes tipos de cámaras (por ejemplo, cámara panorámica, cámara axial, cámara de ojo de pez) según los diferentes requisitos..

El sistema esun producto diseñado sobre la base de ventanas industrialesDurante el ensayo, se obtienen imágenes de defectos; posteriormente, se puede obtener inmediatamente un informe de ensayo.Además, se puede obtener una curva de gradiente de tubería a tiempo durante los ensayos para determinar laSe utiliza una lente de ojo de pez, integrando el "software de análisis de video para pruebas de panorama de tuberías PipePano",para generar la imagen panorámica de la pared interior de la tubería, analizar y determinar de manera más precisa y cuantitativa (medida del diámetro del tubo, anchura de la grieta, etc.).

Características:
1Unidad de control portátil
2.Cámara de alta definición, 1920*1080P
3.Sistema operativo Windows
4El control de los cables.
5Partes intercambiables
6Escaneo láser.
7Aplicación de control remoto.

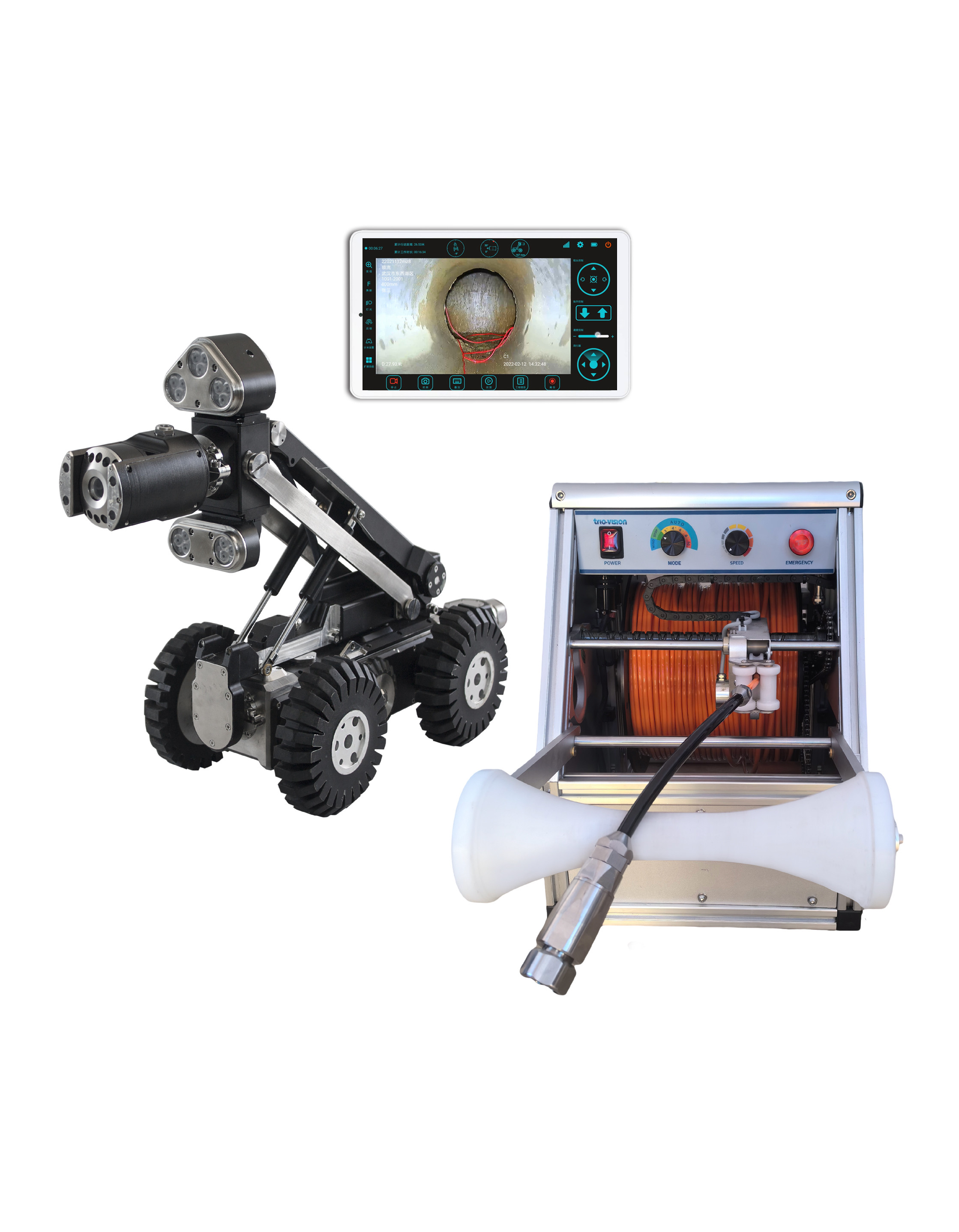

Configuración del sistema

Parámetro técnico


Unidad de control MK4	1. Unidad de control de estilo Pad, LED táctil de 8,4 ', legible en la luz del sol, resolución 1024 * 768, 4.1 kg 2. Sistema Win10, SSD de 128GB, graba video en el sitio, se pueden guardar más de 100 horas de video. 3Posición de la cámara, posición del ascensor en gráficos 4Informe de inclinación en el sitio. 5. Estado del sistema, parámetro de trabajo puede ser consulta.
La cámara de inclinación y inclinación CAM-90	1Rotación: 360 grados horizontal, 270 grados vertical 2. Zoom 120x, 10:1 óptico, 12:1 digital 3. enfoque automático, se permite el ajuste manual 4. definición digital de la señal, 1920*1080P 5. lente de la cámara anti-nieblado 6. Escaneo láser del diámetro de la tubería y la distorsión 7. Medidor láser para medir el tamaño del defecto 8La luz de la cámara se puede ajustar para adaptar diferentes tubos.

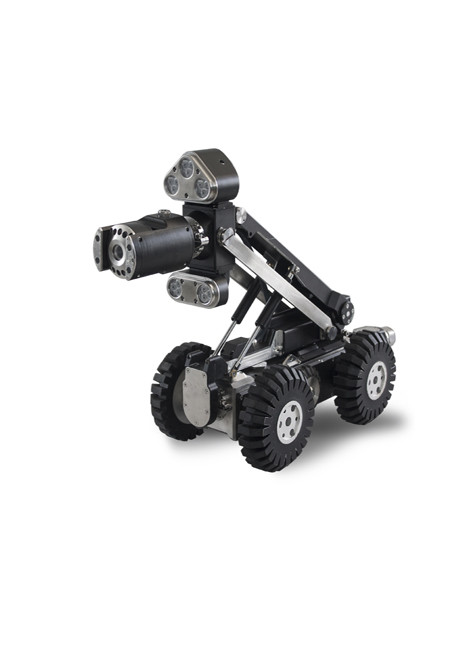

El Cralwer TVS-15	1. a prueba de agua hasta IP68 2Temperatura de trabajo: -10 oC a 50 oC 3Diámetro del tubo adecuado: 125 mm~2000 mm 4- Conducción: dos motores de CC, seis ruedas 5Ubicación de la sonda: 33 kHz 6Inclinación: alcance de medición ± 45 grados 7- Ascenso: grado máximo de ascenso de unos 50° según el estado de las tuberías 8. cámara de visión trasera de alta definición y luz: inspeccionar el rastrero hacia atrás y el cable retreering
Batería automática de cable DLPA200HD	1Panel de visualización LCD 2Tres tipos de modo de trabajo: automático, manual y de recuperación automática solamente. 3- longitud del cable estándar: 200 m 4- Módulo wifi incorporado, transmisión inalámbrica 5- Contador de cables y colocación automática de capas 6Detenerse de emergencia.
Apoyo de las ruedas	montados en el carrete para penetrar tubos con un diámetro superior a 1000 mm, equipados con ruedas de 8" o 10".
