Nombre: | Sistema de la cámara de la inspección del tubo | Diámetro del tubo: | 150mm-1500m m |
---|---|---|---|
Sistema de la operación: | Ventanas, Wincan dentro | tambor de cable: | automático, 300m |
cabezal de cámara: | Pan Tilt | Cámara: | Cámara del ojo de pescados |
Alta luz: | Sistema de la cámara de la inspección del tubo IP68,Sistema de la cámara de la inspección del tubo del ojo de pescados,Sistema de inspección robótico del tubo de la correa eslabonada IP68 |

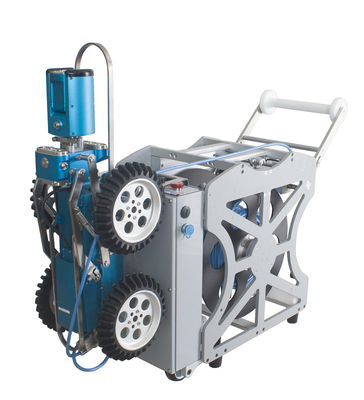

Cámara impermeable del ojo de pescados del sistema de la cámara de la inspección del tubo IP68
El sistema de la cámara de la inspección del tubo se compone de una correa eslabonada, de un teleférico y de un terminal de control inteligente. Se utiliza principalmente para substituir el martillo manual para detectar la estructura interna del daño de la tubería del drenaje, de la deformación, del bloqueo de la red del tubo y de la descarga desordenada de la red subterráneo del tubo. Detecte la sedimentación de la ruina en la tubería, la distancia y el tamaño de obstáculos bloqueados, etc.
Unidad de control MK3
1, unidad de control del estilo del cojín, 8,4' tocó el LED, legible en el brillo de Sun, 1024*768 resolución, 4.1kg
2, Win7 sistema, 128GB SSD, vídeo de registro en sitio, vídeo de las horas 100+ pueden ser ahorrados.
3, posición de la cámara, posición de elevador en gráficos
4, informe de la inclinación en sitio.
5, situación de sistema, parámetro del trabajo pueden ser pregunta.
Cámara JT2000 de Pan&Tilt
1, 360 grados, ningún limitado gira
2, la calefacción de la lente pueden prevenir la niebla
3, luz de la cámara pueden ser ajustados
4, mejora máxima el 50% del brillo, más conveniente para el diámetro bajo
5, laser opcional, calibran tamaño del defecto
Cralwer TVS-800
Prenda impermeable a IP68
Temperatura de trabajo: -10ºC~50ºC
Diámetro conveniente del tubo: 250mm~2000m m
Impulsión: motor de dos DC
Elevador: elevador eléctrico
Inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados
Velocidad: velocidad ajustable, 32m/min máximo
Dirección: adelante, posterior, izquierdo, derecho
Indicación de la presión: luz verde (1.2-1.5 barra, presión normal), luz anormal ligera roja.
El subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
Cámara de la vista posterior: integre la cámara y la luz, examina la correa eslabonada al revés y el cable retreiving
Cralwer TVS-150
Prenda impermeable a IP68
Temperatura de trabajo: -10ºC~50ºC
Diámetro conveniente del tubo: 100mm~600m m
Impulsión: motor de dos DC
Inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados
Velocidad: velocidad ajustable, 32m/min máximo
Dirección: adelante, posterior, izquierdo, derecho
Indicación de la presión: luz verde (1.2-1.5 barra, presión normal), luz anormal ligera roja.
El subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
Cámara de la vista posterior: integre la cámara y la luz, examina la correa eslabonada al revés y el cable retreiving
Tambor de cable automático DLPA300
1,6 corazones telegrafían, la perdida de peso el 50%, coste y porcentaje de averías reducido perceptiblemente
2, longitud estándar: los 200m, máximo los 300m
3, tambor de cable automático
cámara JT360 del Pescado-ojo
1. vista del grado View360 dentro del tubo.
2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm
3. resolución: 3000k pixel, imagen de alta calidad.
4. prenda impermeable: IP68, 10 metros realizables bajo el agua.
5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalar 3D para moldear, y crear informe de inspección.
APP teledirigido.
Instale nuestro MK3 APP teledirigido. en su teléfono móvil o cojín desarrollado por el sistema de Android, usted puede unidad de control teledirigida MK3.
Configuración estándar:
Correa eslabonada TVS800
Cacerola JT90 y cámara de la inclinación
Tambor de cable automático
Unidad de control MK3
Gancho de la boca, bolsa de herramientas y otros accesorios
Piezas opcionales:
Cámara axial JT60
Cámara del pescado-ojo JT360
Tambor de cable manual
Poder movible portátil PA500
