Sistema de la cámara de la inspección del tubo de la prenda impermeable de 8,4 pulgadas para la inspección del dren

Sistema de la cámara de la inspección del tubo de la prenda impermeable de 8,4 pulgadas para la inspección del dren

El sistema de la cámara de la inspección del tubo cámara-inclinó la punta de prueba con el monitor LCD de 8,4 pulgadas para ver área difícil de alcanzar de la inspección.

Durante la inspección, se adquieren las imágenes del defecto; un informe de prueba se puede obtener inmediatamente. Además, una curva de la pendiente de la tubería se puede obtener a tiempo durante la inspección para determinar la condición del sedimento dentro de la tubería. la lente del Pescado-ojo software de análisis “video” de prueba del panorama de la tubería de PipePano se utiliza, de la integración, para generar la imagen del panorama de la pared interna de la tubería, analizarla y determinarla más finalmente y cuantitativo (medida en diámetro del tubo, anchura de la grieta y así sucesivamente).

Características de la cámara de la inspección del tubo:

1. el ° 360 gira de cámara

2. Tambor de cable automático

3. lente de cámara Anti-empañada

4. Sistema de la operación de Windows

5. Brightless ajustable

6. Interior del software de Wincan

Configuración de la cámara de la inspección del tubo

Parámetro técnico

Unidad de control MK3
1, unidad de control del estilo del cojín, 8,4' tocó el LED, legible en el brillo de Sun, 1024*768 resolución, 4.1kg
2, Win7 sistema, 128GB SSD, vídeo de registro en sitio, vídeo de las horas 100+ pueden ser ahorrados.
3, posición de la cámara, posición de elevador en gráficos
4, informe de la inclinación en sitio.
5, situación de sistema, parámetro del trabajo pueden ser pregunta.

Cámara JT2000 de Pan&Tilt
1.360 grados, ningún limitado giran
2, la calefacción de la lente pueden prevenir la niebla
3, luz de la cámara pueden ser ajustados
4, mejora máxima el 50% del brillo, más conveniente para el diámetro bajo
5, laser opcional, calibran tamaño del defecto

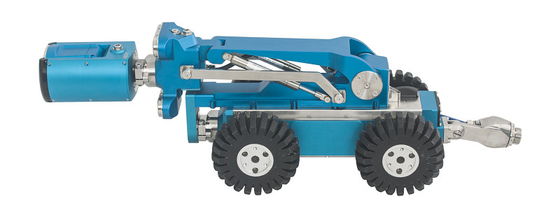

Cralwer TVS-800
Prenda impermeable a IP68
Temperatura de trabajo: -10ºC~50ºC
Diámetro conveniente del tubo: 250mm~2000m m
Impulsión: motor de dos DC
Elevador: elevador eléctrico
Inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados
Velocidad: velocidad ajustable, 32m/min máximo
Dirección: adelante, posterior, izquierdo, derecho
Indicación de la presión: luz verde (1.2-1.5 barra, presión normal), luz anormal ligera roja.
El subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
Cámara de la vista posterior: integre la cámara y la luz, examina la correa eslabonada al revés y el cable retreiving

Tambor de cable automático DLPA300
1,6 corazones telegrafían, la perdida de peso el 50%, coste y porcentaje de averías reducido perceptiblemente
2, longitud estándar: los 200m, máximo los 300m
3, tambor de cable automático

cámara JT360 del Pescado-ojo
1. vista del grado View360 dentro del tubo.
2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm
3. resolución: 3000k pixel, imagen de alta calidad.
4. prenda impermeable: IP68, 10 metros realizables bajo el agua.
5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalar 3D para moldear, y crear informe de inspección.
