xDatos del producto
| nombre | Inspección del tubo del sonar | diámetro del tubo | 100-6000m m |
|---|---|---|---|
| Impermeable | IP63 | Frecuencia acústica | 2MHz |
| Anchura de la onda | 1.1° (haz de la onda del cono) | Resolución lateral | 0.5m m (radio 125m m del tubo) |
| Resaltar | cámara de la inspección de la alcantarilla de 125m m,inspección video de la tubería 2MHz,inspección del tubo del sonar de 125m m |
||
Descripción de producto

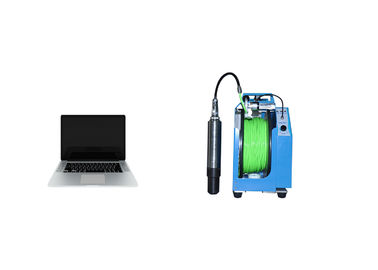

inspección del tubo del sonar de 125m m
Introducción de la inspección del tubo del sonar
El sistema de inspección de tubería del sonar TVS-6000 detecta y las blancos de puntas bajo el agua mediante el principio de reflexión de la onda. , Por lo tanto, puede realizar la inspección de la tubería llenada del líquido para determinar la información de la grieta y de la ruina en el tubo; y es el dispositivo más avanzado para la inspección y la evaluación de la tubería.
Características de la inspección del tubo del sonar:
Sensores incorporados del ángulo del rollo y de echada
Interfaz incorporado del contador del cable
Examine el perfil del tubo automáticamente
Parámetro técnico de la inspección del tubo del sonar
| Parámetro acústico | Frecuencia acústica |
2MHz |
Anchura de la onda |
1.1° (haz de la onda del cono) | |
Resolución lateral |
0.5m m (radio 125m m del tubo) |
|
| Radio máximo de la inspección | el 12m | |
| Transmita la anchura de pulso | 4~20us | |
Recepción de anchura de la onda |
500KHz |
Tambor de cable manual:
Contador: codificador de la alta precisión (±0.1m), cálculo de la longitud de cable.
El acodar: el acodar manual
Prenda impermeable: IP63
Software de análisis profesional del sonar del tubo de SonarProf
Corte transversal del tubo de la ayuda en la representación en tiempo real y un perfil completo de 360 grados extensible (IMG. 1)
Genere automáticamente el modelado tridimensional del tubo y vea el interior de la ruina y del defecto claramente (IMG. 2)
Apoye el cálculo del volumen de la ruina y los datos del análisis que se trazarán fácilmente (IMG. 3)
Información automática para la preparación del informe de la eficacia alta (IMG. 4)
