Sistema de inspección robótico conveniente del tubo de la correa eslabonada, correa eslabonada de la inspección del tubo

Unidad de control MK4




1. rellene la unidad de control del estilo, 8,4' LED tocado, legible en el brillo de Sun, 1024*768 resolución, 4.1kg
2. Win10 el sistema, 128GB SSD, vídeo de registro en sitio, horas 100+ video puede ser ahorrado.
3. posición de la cámara, posición de elevador en gráficos
4. informe de la inclinación en sitio.
5. la situación de sistema, parámetro del trabajo puede ser pregunta.


Cámara CAM-90 de Pan&Tilt



1. rotación: 360 grados de horizontal, vertical de 270 grados
2. 120x que enfoca, 10:1 óptico, 12:1 digital
3. se permite el foco del auto, ajuste manual
4. definición del hidh de Digitaces, 1920*1080P
5. lente de cámara anti-empañada
6. laser que explora el diámetro y la distorsión del tubo
7. indicador del laser para medir el tamaño del defecto
8. la cámara ligera se puede ajustar para adaptar diversos tubos.

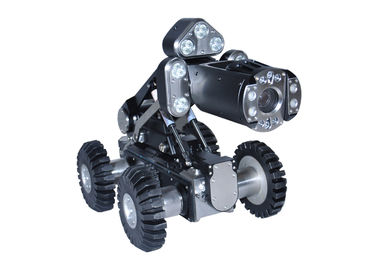

Cralwer TVS-15

1. Prenda impermeable a IP68
2. temperatura de trabajo: -10ºC~50ºC
3. diámetro conveniente del tubo: 125mm~2000m m
4. impulsión: dos motores de DC, seis ruedas
5. ubicación de la sonda: 33kHz
6. inclinación: grado del alcance ±45 del mesurement
7. el subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
8. alta cámara y luz de la vista posterior de la definición: examine la correa eslabonada al revés y telegrafíe retreiving


Tambor de cable automático DLPA200HD




1. el panel de exhibición del LCD
2. Tres clases de modo de trabajo: auto, manual y auto que recupera solamente.
3. longitud de cable del estándar: los 200m
4. módulo del wifi del accesorio, tranmission inalámbrico
5. metro contrario del cable y el acodar auto
6. parada de emergencia


cámara JT360 del Pescado-ojo




1. vista del grado View360 dentro del tubo.
2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm
3. resolución: 3000k pixel, imagen de alta calidad.
4. prenda impermeable: IP68, 10 metros realizables subacuáticos.
5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalan el molde 3D, y crean informe de inspección.




assembed en la correa eslabonada al diamter del tubo del inpsect sobre 1000m m, equipado de 8" ruedas o de 10" ruedas.
