nombre: | Cámara de inspección de alcantarillado | Diámetro del tubo: | 100-6000m m |
---|---|---|---|
Aplicación: | subterráneo | Frecuencia acústica: | 2MHz |
Anchura de la onda: | 1.1° (haz de la onda del cono) | Resolución lateral: | 0.5m m (radio 125m m del tubo) |
Alta luz: | inspección del vídeo de la tubería,cámara digital de la inspección |
Cámara subterráneo de la inspección de la alcantarilla, cámara de la inspección del OEM Digital
Uso de la cámara de la inspección de la alcantarilla:
La cámara de la inspección de la alcantarilla se utiliza principalmente en la electricidad, municipal, tráfico, petrificación, construcción y es conveniente para examinar la caldera, tubería, el canal de cable y los lugares subterráneos harán daño al ser humano o prohibirán la hombre-entrada. La situación dentro del tubo será registrada y exhibida en la pantalla; también facilita el trabajar de los personales para la observación eficaz, la detección, el análisis rápido y la diagnosis.
Características de la cámara de la inspección de la alcantarilla:
Termine la exploración simultánea continua de 360 grados dentro de 1s
Interfaz amistosa a actuar fácilmente
Datos e imágenes ahorrados en el disco duro
Sensores incorporados del ángulo del rollo y de echada
Parámetro de la cámara de la inspección de la alcantarilla
Parámetro acústico | Frecuencia acústica |
2MHz |
Anchura de la onda |
1.1° (haz de la onda del cono) | |
Resolución lateral |
0.5m m (radio 125m m del tubo) |
|
Radio máximo de la inspección | el 12m | |
Transmita la anchura de pulso | 4~20us | |
Recepción de anchura de la onda |
500KHz |

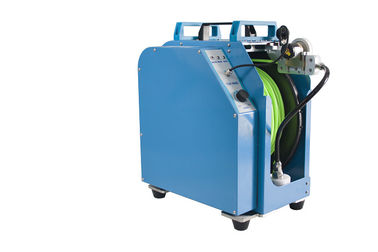

Tambor de cable manual:
Contador: codificador de la alta precisión (±0.1m), cálculo de la longitud de cable.
El acodar: el acodar manual
Prenda impermeable: IP63
Software de análisis profesional del sonar del tubo de SonarProf
Corte transversal del tubo de la ayuda en la representación en tiempo real y un perfil completo de 360 grados extensible (IMG. 1)
Genere automáticamente el modelado tridimensional del tubo y vea el interior de la ruina y del defecto claramente (IMG. 2)
Apoye el cálculo del volumen de la ruina y los datos del análisis que se trazarán fácilmente (IMG. 3)
Información automática para la preparación del informe de la eficacia alta (IMG. 4)
