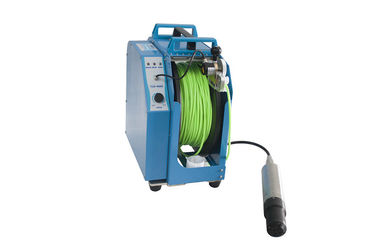

Sistema de inspección del tubo del sonar de la prueba del polvo construido en sensores del ángulo del rollo y de echada

Informacion basica
Lugar de origen: China
Nombre de la marca: Trio-Vision
Número de modelo: TVS-6000
Cantidad de orden mínima: 1
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4-8 semanas
Capacidad de la fuente: 10 sistemas por meses
Gama de la inspección: 100-6000m m impermeable: IP63
frecuencia: 512Hz nombre: inspección del tubo del sonar
Tipo: Sistema de inspección del tubo Función: Construido en sensores del ángulo del rollo y de echada
Alta luz:

cámara digital de la inspección

,

cámara de la inspección del tubo de alcantarilla

Sistema de inspección del tubo del sonar de la prueba del polvo construido en sensores del ángulo del rollo y de echada



Uso de sistema de inspección del tubo del sonar



La inspección del tubo se utiliza principalmente para los envases industriales y la inspección del tubo, con vídeo del enfoque, el laser opcional extendiéndose, la transmisión inalámbrica y otras funciones especializadas. Apliqúese a los tanques en grande, inspección de los drenes del municipal, túneles, y… las situaciones donde….se requiere el registro.


Características de sistema de inspección del tubo del sonar:


Parámetro técnico de la punta de prueba del sonar



Parámetro acústico
Frecuencia acústica
2MHz

Anchura de la onda
1.1° (haz de la onda del cono)

Resolución lateral

0.5m m (radio 125m m del tubo)
Radio máximo de la inspección el 12m
Transmita la anchura de pulso 4~20us

Recepción de anchura de la onda
500KHz



Tambor de cable manual:
Contador: codificador de la alta precisión (±0.1m), cálculo de la longitud de cable.
El acodar: el acodar manual
Prenda impermeable: IP63
Sistema de inspección del tubo del sonar de la prueba del polvo construido en sensores del ángulo del rollo y de echada 0

Software de análisis profesional del sonar del tubo de SonarProf
Corte transversal del tubo de la ayuda en la representación en tiempo real y un perfil completo de 360 grados extensible (IMG. 1)
Genere automáticamente el modelado tridimensional del tubo y vea el interior de la ruina y del defecto claramente (IMG. 2)
Apoye el cálculo del volumen de la ruina y los datos del análisis que se trazarán fácilmente (IMG. 3)
Información automática para la preparación del informe de la eficacia alta (IMG. 4)

Sistema de inspección del tubo del sonar de la prueba del polvo construido en sensores del ángulo del rollo y de echada 1Sistema de inspección del tubo del sonar de la prueba del polvo construido en sensores del ángulo del rollo y de echada 2Sistema de inspección del tubo del sonar de la prueba del polvo construido en sensores del ángulo del rollo y de echada 3
