Sistema de inspección óptico automático del equipo de la inspección del tubo del CCTV de la cacerola y del endoscopio de la inclinación

Informacion basica
Lugar de origen: China
Nombre de la marca: Trio-Vision
Certificación: CE,FCC, ISO9001
Número de modelo: TVS-150
Cantidad de orden mínima: 1
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4-8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 20units por mes
Diámetro del tubo: 150-600m m Funcionamiento del sistema: Windows, Wincan dentro
Cabeza de cámara: Cacerola y inclinación informe: inclinación, cuesta
Tambor de cable: automático, los 300m Certificación: CE,FCC, ISO9001
Alta luz:

cámaras de la inspección del tubo del cctv

,

robot de la inspección de la tubería



El nuevo sistema de inspección óptico automático de la cámara de la inspección del tubo de la cacerola del diseño y del endoscopio de la inclinación compoposed de la mini correa eslabonada, de la cámara del pan&tilt, del tambor de cable automático y de unidades de control. La correa eslabonada puede hacer juego diversos tipos de cámaras (es decir cacerola y cámara de la inclinación, cámara axial, cámara del pescado-ojo) según los requisitos diffrerent, él es conveniente para los tubos del diámetro de 150-600m m.



El sistema es un producto diseñado en base del sistema industrial de Windows. Durante la prueba, se adquieren las imágenes del defecto; luego, un informe de prueba se puede obtener inmediatamente. Además, una curva de la pendiente de la tubería se puede obtener a tiempo durante la prueba para determinar la condición del sedimento dentro de la tubería. la lente del Pescado-ojo software de análisis “video” de la prueba del panorama de la tubería de PipePano se utiliza, de la integración, para generar la imagen del panorama de la pared interna de la tubería, analizarla y determinarla más finalmente y cuantitativo (medida en diámetro del tubo, anchura de la grieta y así sucesivamente).



Características:

1. Sistema de la operación de Windows

2. Unidad de control portátil

3. Transmisión de CANBUS

4. Impulsión potente de la correa eslabonada

5. Piezas permutables

6. App teledirigido.





Configuración de sistema

Configuración estándar Piezas opcionales
Correa eslabonada TVS150 Cámara axial JT60
Cacerola JT-2000 y cámara de la inclinación Cámara del pescado-ojo JT360
Tambor de cable automático Tambor de cable manual
Unidad de control MK3 Poder movible portátil PA500
Gancho de la boca, bolsa de herramientas y otros accesorios





Sistema de inspección óptico automático del equipo de la inspección del tubo del CCTV de la cacerola y del endoscopio de la inclinación 0


Parámetro técnico





Unidad de control MK3



1, unidad de control del estilo del cojín, 8,4' LED tocado, legible en el brillo de Sun, 1024*768 resolución, 4.1kg
2, Win7 sistema, 128GB SSD, vídeo de registro en sitio, horas 100+ video pueden ser ahorrados.
3, posición de la cámara, posición de elevador en gráficos
4, informe de la inclinación en sitio.
5, situación de sistema, parámetro del trabajo pueden ser pregunta.

Cámara JT2000 de Pan&Tilt



1.360 grados, no de limitado giran
2, la calefacción de la lente pueden prevenir la niebla
3, luz de la cámara pueden ser ajustados
4, mejora máxima el 50% del brillo, más conveniente para el diámetro bajo
5, laser opcional, calibran tamaño del defecto

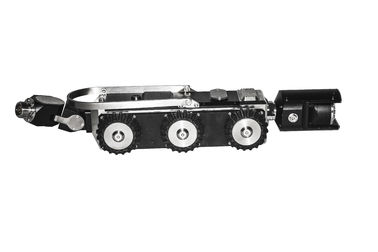

Cralwer TVS-150




1. Prenda impermeable a IP68
2. temperatura de trabajo: -10ºC~50ºC
3. diámetro conveniente del tubo: 100mm~600m m
4. impulsión: motor de dos DC
5. inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados
6. velocidad: velocidad ajustable, máximo 32m/min
7. dirección: remita, posterior, izquierdo, derecho
8. indicación de la presión: luz verde (1.2-1.5 obstruyen, presión normal), luz anormal de la luz roja.
9. el subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
10. cámara de la vista posterior: integre la cámara y enciéndase, examine la correa eslabonada al revés y telegrafíe retreiving

Tambor de cable automático DLPA300



1,6 corazones telegrafían, la perdida de peso el 50%, coste y porcentaje de averías reducido perceptiblemente
2, longitud estándar: los 200m, máximo los 300m
3, tambor de cable automático

cámara JT360 del Pescado-ojo



1. Vista del grado View360 dentro del tubo.
2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm
3. resolución: 3000k pixel, imagen de alta calidad.
4. prenda impermeable: IP68, 10 metros realizables subacuáticos.
5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalan el molde 3D, y crean informe de inspección.




APP teledirigido.
Instale nuestro MK3 APP teledirigido. en su teléfono móvil o cojín desarrollado por el sistema de Android, usted puede unidad de control teledirigida MK3.
Sistema de inspección óptico automático del equipo de la inspección del tubo del CCTV de la cacerola y del endoscopio de la inclinación 1
