la inspección rápida 4~20us del tubo del sonar de exploración 1s transmite anchura de pulso

Informacion basica
Lugar de origen: China
Nombre de la marca: Trio-Vision
Número de modelo: TVS-6000
Cantidad de orden mínima: 1
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4-8 semanas
Capacidad de la fuente: 10 sistemas por meses
Gama de la inspección: 100-6000m m impermeable: IP63
frecuencia: 512Hz
Alta luz:

cámara digital de la inspección

,

cámara de la inspección del tubo de alcantarilla



Inspección subacuática Tvs-6000 del sistema del sonar de la inspección del tubo de alcantarilla





El sistema de inspección de tubería del sonar TVS-6000 detecta y las blancos de puntas bajo el agua mediante el principio de reflexión de la onda. , Por lo tanto, puede realizar la inspección de la tubería llenada del líquido para determinar la información de la grieta y de la ruina en el tubo; y es el dispositivo más avanzado para la inspección y la evaluación de la tubería.

Características:

Termine la exploración simultánea continua de 360 grados dentro de 1s
Interfaz amistosa a actuar fácilmente
Datos e imágenes ahorrados en el disco duro
Sensores incorporados del ángulo del rollo y de echada
Interfaz incorporado del contador del cable
Examine el perfil del tubo automáticamente

Parámetro técnico de la punta de prueba del sonar



Parámetro acústico
Frecuencia acústica
2MHz

Anchura de la onda
1.1° (haz de la onda del cono)

Resolución lateral

0.5m m (radio 125m m del tubo)
Radio máximo de la inspección el 12m
Transmita la anchura de pulso 4~20us

Recepción de anchura de la onda
500KHz



Tambor de cable manual:
Contador: codificador de la alta precisión (±0.1m), cálculo de la longitud de cable.
El acodar: el acodar manual
Prenda impermeable: IP63

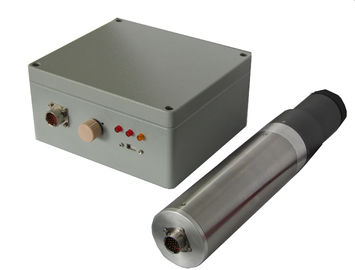

la inspección rápida 4~20us del tubo del sonar de exploración 1s transmite anchura de pulso 0

Software de análisis profesional del sonar del tubo de SonarProf
Corte transversal del tubo de la ayuda en la representación en tiempo real y un perfil completo de 360 grados extensible (IMG. 1)
Genere automáticamente el modelado tridimensional del tubo y vea el interior de la ruina y del defecto claramente (IMG. 2)
Apoye el cálculo del volumen de la ruina y los datos del análisis que se trazarán fácilmente (IMG. 3)
Información automática para la preparación del informe de la eficacia alta (IMG. 4)

la inspección rápida 4~20us del tubo del sonar de exploración 1s transmite anchura de pulso 1la inspección rápida 4~20us del tubo del sonar de exploración 1s transmite anchura de pulso 2la inspección rápida 4~20us del tubo del sonar de exploración 1s transmite anchura de pulso 3
