Sistema de inspección robótico del tubo de la correa eslabonada, cámara de la inspección de la correa eslabonada para el tubo del diámetro de 250mm~2000m m

Informacion basica
Lugar de origen: China
Nombre de la marca: Trio-Vision
Número de modelo: TVS-2000
Cantidad de orden mínima: 1
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4-8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 20units por mes
Diámetro del tubo: 150-1500m m Funcionamiento del sistema: Windows, Wincan dentro
Tambor de cable: automático, los 300m Cabeza de cámara: Cacerola y inclinación
Alta luz:

robot de la inspección del tubo

,

robot de la inspección de la alcantarilla

Alto sistema TVS-2000 de la correa eslabonada de la inspección del tubo de las aguas residuales del CCTV de la definición





Los controles de sistema de inspección del tubo TVS-2000 la correa eslabonada que se mueve en el tubo, la cámara de alta resolución en el frente de la correa eslabonada pueden hacer la inspección completa y la registración para los defectos en los tubos, y transmiten las imágenes a la unidad de control vía el cable sincrónicamente, para realizar el monitor remoto. La unidad de control toma el sistema de la operación de Windows, puede procesar y ahorrar los vídeos en campo, y al mismo tiempo hace el juicio y hacer salir informe de inspección del tubo, la inclinación y el informe de la curva.
TVS-2000 compoposed de la correa eslabonada, de la cámara, del tambor de cable y de unidades de control. La correa eslabonada puede hacer juego diversos tipos de cámaras (es decir cacerola y cámara de la inclinación, cámara axial, cámara del pescado-ojo) según los requisitos diffrerent, él es conveniente para los tubos del diámetro de 250-2000m m.


Unidad de control MK3

1, unidad de control del estilo del cojín, 8,4' tocó el LED, legible en el brillo de Sun, 1024*768 resolución, 4.1kg
2, Win7 sistema, 128GB SSD, vídeo de registro en sitio, horas 100+ video pueden ser ahorrados.
3, posición de la cámara, posición de elevador en gráficos
4, informe de la inclinación en sitio.
5, situación de sistema, parámetro del trabajo pueden ser pregunta.



Cámara JT2000 de Pan&Tilt

1, 360 grados, no de limitado gira
2, la calefacción de la lente pueden prevenir la niebla
3, luz de la cámara pueden ser ajustados
4, mejora máxima el 50% del brillo, más conveniente para el diámetro bajo
5, laser opcional, calibran tamaño del defecto

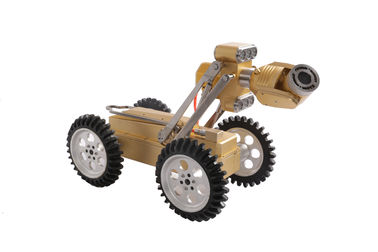

Cralwer TVS-800

Prenda impermeable a IP68
Temperatura de trabajo: -10ºC~50ºC
Diámetro conveniente del tubo: 250mm~2000m m
Impulsión: motor de dos DC
Elevador: elevador eléctrico
Inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados
Velocidad: velocidad ajustable, máximo 32m/min
Dirección: remita, posterior, izquierdo, derecho
Indicación de la presión: luz verde (1.2-1.5 obstruyen, presión normal), luz anormal de la luz roja.
El subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
Cámara de la vista posterior: integre la cámara y enciéndase, examine la correa eslabonada al revés y telegrafíe retreiving

Sistema de inspección robótico del tubo de la correa eslabonada, cámara de la inspección de la correa eslabonada para el tubo del diámetro de 250mm~2000m m 0

Cralwer TVS-150

Prenda impermeable a IP68
Temperatura de trabajo: -10ºC~50ºC
Diámetro conveniente del tubo: 100mm~600m m
Impulsión: motor de dos DC
Inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados
Velocidad: velocidad ajustable, máximo 32m/min
Dirección: remita, posterior, izquierdo, derecho
Indicación de la presión: luz verde (1.2-1.5 obstruyen, presión normal), luz anormal de la luz roja.
El subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
Cámara de la vista posterior: integre la cámara y enciéndase, examine la correa eslabonada al revés y telegrafíe retreiving


Tambor de cable automático DLPA300
1,6 corazones telegrafían, la perdida de peso el 50%, coste y porcentaje de averías reducido perceptiblemente
2, longitud estándar: los 200m, máximo los 300m
3, tambor de cable automático

Sistema de inspección robótico del tubo de la correa eslabonada, cámara de la inspección de la correa eslabonada para el tubo del diámetro de 250mm~2000m m 1
cámara JT360 del Pescado-ojo
1. vista del grado View360 dentro del tubo.
2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm
3. resolución: 3000k pixel, imagen de alta calidad.
4. prenda impermeable: IP68, 10 metros realizables subacuáticos.
5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalan el molde 3D, y crean informe de inspección.



APP teledirigido.
Instale nuestro MK3 APP teledirigido. en su teléfono móvil o cojín desarrollado por el sistema de Android, usted puede unidad de control teledirigida MK3.

Configuración estándar:
Correa eslabonada TVS800
Cacerola JT90 y cámara de la inclinación
Tambor de cable automático
Unidad de control MK3
Gancho de la boca, bolsa de herramientas y otros accesorios

Piezas opcionales:
Cámara axial JT60
Cámara del pescado-ojo JT360
Tambor de cable manual
Poder movible portátil PA500
