Nombre: | Sistema de la cámara de la inspección de la tubería | Tambor: | Motorizado y automático |
---|---|---|---|
Control: | ordenador o regulador especial | Cámara: | 360 grados |
Longitud de cable: | los 300m | El otro nombre: | Cámara de la alcantarilla del CCTV |
Alta luz: | sistema de la cámara de la inspección de la tubería de los 300m,Sistema de la cámara de la inspección de la tubería de 360 grados,Cámara de la alcantarilla del CCTV de 360 grados |
el sistema de la cámara de la inspección de la tubería de los 300m 360 grados gira la cámara de la alcantarilla del CCTV
Uso del sistema de la cámara de la inspección de la tubería
La alcantarilla del tambor de cable y el robot automáticos de la inspección del tubo del drenaje se utiliza principalmente para los tubos principales, alcantarilla, inspección del dren. El dispositivo se equipa de las luces potentes y de la fuente de alimentación portátil. El cable más largo puede ser 300 metros según los requisitos de clientes. Es un producto impermeabilizado que se puede sumergir en el agua hasta 10 metros.
Características del sistema de la cámara de la inspección de la tubería:
1. 360 grados girar de cámara
2. Tambor de cable automático
3. lente de cámara Anti-empañada
4. Sistema de la operación de Windows
5. Brightless ajustable
Configuración de sistema de la cámara de la inspección de la tubería
Configuración estándar | Piezas opcionales |
Correa eslabonada TVS800 | Cámara axial JT60 |
Cacerola JT-2000 y cámara de la inclinación | Cámara del pescado-ojo JT360 |
Tambor de cable automático | Tambor de cable manual |
Regulador MK3 | Poder movible portátil PA500 |
Parámetro técnico
Unidad de control MK3
1, unidad de control del estilo del cojín, 8,4' tocó el LED, legible en el brillo de Sun, 1024*768 resolución, 4.1kg
2, Win7 sistema, 128GB SSD, vídeo de registro en sitio, vídeo de las horas 100+ pueden ser ahorrados.
3, posición de la cámara, posición de elevador en gráficos
4, informe de la inclinación en sitio.
5, situación de sistema, parámetro del trabajo pueden ser pregunta.
Cámara JT2000 de Pan&Tilt
1.360 grados, ningún limitado giran
2, la calefacción de la lente pueden prevenir la niebla
3, luz de la cámara pueden ser ajustados
4, mejora máxima el 50% del brillo, más conveniente para el diámetro bajo
5, laser opcional, calibran tamaño del defecto

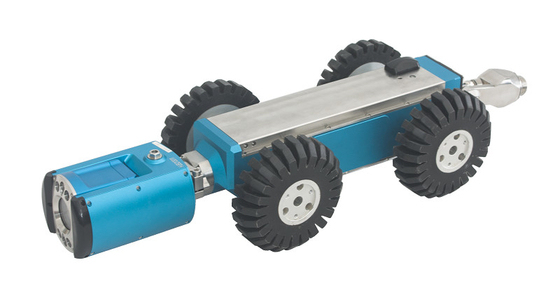

Cralwer TVS-800
Prenda impermeable a IP68
Temperatura de trabajo: -10ºC~50ºC
Diámetro conveniente del tubo: 250mm~2000m m
Impulsión: motor de dos DC
Elevador: elevador eléctrico
Inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados
Velocidad: velocidad ajustable, 32m/min máximo
Dirección: adelante, posterior, izquierdo, derecho
Indicación de la presión: luz verde (1.2-1.5 barra, presión normal), luz anormal ligera roja.
El subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
Cámara de la vista posterior: integre la cámara y la luz, examina la correa eslabonada al revés y el cable retreiving
Tambor de cable automático DLPA300
1,6 corazones telegrafían, la perdida de peso el 50%, coste y porcentaje de averías reducido perceptiblemente
2, longitud estándar: los 200m, máximo los 300m
3, tambor de cable automático
cámara JT360 del Pescado-ojo
1. vista del grado View360 dentro del tubo.
2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm
3. resolución: 3000k pixel, imagen de alta calidad.
4. prenda impermeable: IP68, 10 metros realizables bajo el agua.
5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalar 3D para moldear, y crear informe de inspección.
