Nombre: | robot de la inspección de la tubería | Longitud de cable: | el 120m |
---|---|---|---|
gama de la inspección: | 300-2000m m | monitor: | Ordenador portátil o regulador |
Sistema: | Windows | Uso: | Submarino |
Alta luz: | cámara de la inspección del dren del 120m,Correa eslabonada subacuática de la inspección del tubo |

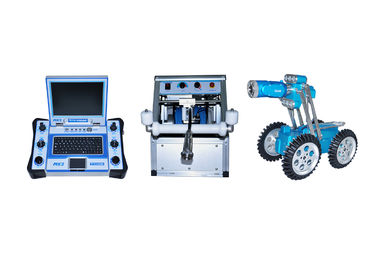

Subacuáticos rodados drenan el robot de la inspección de la tubería del 120m
Introducción del robot de la inspección de la tubería
El robot de la inspección de la tubería se utiliza principalmente en la electricidad, municipal, tráfico, petrificación, la construcción y es convenientes para examinar la caldera, tubería, el canal de cable y los lugares subterráneos harán daño a humano o prohíben la hombre-entrada. La situación dentro del tubo será registrada y exhibida en la pantalla de monitor; también facilita el trabajar de los personales para la observación eficaz, la detección, el análisis rápido y la diagnosis.
Características del robot de la inspección de la tubería:
1. Control del ordenador portátil o del regulador
2. opciones múltiples
3. lente de cámara Anti-empañada
4. el ° 360 gira de cámara
Parámetro técnico del robot de la inspección de la tubería
Regulador | 1. Disponible en cualquier ordenador portátil como el sistema de control 2. control de la radio 3. fecha y tiempo, recorrido, información de arrastre de la exhibición en tiempo real de la actitud y fijar la información de la fuente de la exhibición, tamaño de fuente, color de fondo. 4. las vistas delanteras y traseras exhiben en el mismo interfaz al mismo tiempo. |
|
Cámara JT2000 de Pan&Tilt | 1.360 grados, ningún limitado giran 2, la calefacción de la lente pueden prevenir la niebla 3, luz de la cámara pueden ser ajustados 4, mejora máxima el 50% del brillo, más conveniente para el diámetro bajo 5, laser opcional, calibran tamaño del defecto |
|
Cralwer TVS-800 | 1. Temperatura de trabajo: -10ºC~50ºC 2. diámetro conveniente del tubo: 50mm~2000m m 3. impulsión: motor de dos DC 4. elevador: elevador eléctrico 5. inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados 6. velocidad: velocidad ajustable, 32m/min máximo 7. dirección: adelante, posterior, izquierdo, derecho 8. indicación de la presión: luz verde (1.2-1.5 barra, presión normal), luz anormal ligera roja. 9. el subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo 10. cámara de la vista posterior: integre la cámara y la luz, examina la correa eslabonada al revés y el cable retreiving |
|
Tambor de cable manual DLPM120 | 1, tambor de cable manual 2, longitud estándar: el 120m |
|
Regulador MK3 | 1. La unidad de control del estilo del cojín, 8,4' tocó el LED, legible en el brillo de Sun, 1024*768 resolución, 4.1kg 2, Win7 sistema, 128GB SSD, vídeo de registro en sitio, vídeo de las horas 100+ pueden ser ahorrados. 3, posición de la cámara, posición de elevador en gráficos 4, informe de la inclinación en sitio. 5, situación de sistema, parámetro del trabajo pueden ser pregunta. |
Configuración de sistema
Configuración estándar | Piezas opcionales |
Correa eslabonada TVS800 | Cámara axial JT60 |
Cacerola JT-2000 y cámara de la inclinación | Cámara del pescado-ojo JT360 |
Tambor de cable manual | Tambor de cable automático |
Windows Laptop+JoyStick | Poder movible portátil PA500 |
Regulador MK3 |
