Nombre: | Robot rastreador de tuberías | Diámetro del tubo: | 150-1500mm |
---|---|---|---|
Sistema de la operación: | Windows, Wincan adentro | Impulsión: | Poderosa unidad de oruga |
cabeza de cámara: | Pan Tilt | Uso: | Inspección de tuberías |
Alta luz: | Robot de inspección de tuberías,Robot de inspección de alcantarillado |

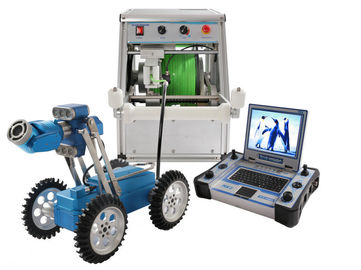

El robot potente de la correa eslabonada del tubo de impulsión de la correa eslabonada para examinar canaliza el diámetro de 150-1500m m
Uso del robot de la correa eslabonada del tubo
la cámara del robot del tubo es el robot más pequeño de la correa eslabonada de la inspección del tubo que conveniente para los tubos del diámetro de 100-600m m y con software de la gestión.
Características del robot de la correa eslabonada del tubo:
Configuración del robot de la correa eslabonada del tubo
Configuración estándar | Piezas opcionales |
Correa eslabonada TVS800 | Cámara axial JT60 |
Cacerola JT-2000 y cámara de la inclinación | Cámara del pescado-ojo JT360 |
Tambor de cable automático | Tambor de cable manual |
Unidad de control MK3 | Poder movible portátil PA500 |
Gancho de la boca, bolsa de herramientas y otros accesorios |
Parámetro técnico del robot de la correa eslabonada del tubo
Unidad de control MK3 | 1, unidad de control del estilo del cojín, 8,4' LED tocado, legible en el brillo de Sun, 1024*768 resolución, 4.1kg 2, Win7 sistema, 128GB SSD, vídeo de registro en sitio, horas 100+ video pueden ser ahorrados. 3, posición de la cámara, posición de elevador en gráficos 4, informe de la inclinación en sitio. 5, situación de sistema, parámetro del trabajo pueden ser pregunta. |
Cámara JT2000 de Pan&Tilt | 1.360 grados, no de limitado giran |
Cralwer TVS-800 | 1. Prenda impermeable a IP68 2. Temperatura de trabajo: -10ºC~50ºC 3. Diámetro conveniente del tubo: 250mm~2000m m 4. Impulsión: motor de dos DC 5. Elevador: elevador eléctrico 6. Inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados 7. Velocidad: velocidad ajustable, máximo 32m/min 8. Dirección: remita, posterior, izquierdo, derecho 9. Indicación de la presión: luz verde (1.2-1.5 obstruyen, presión normal), luz anormal de la luz roja. 10. El subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo 11. Cámara de la vista posterior: integre la cámara y enciéndase, examine la correa eslabonada al revés y telegrafíe retreiving |
Tambor de cable automático DLPA300 | 1,6 corazones telegrafían, la perdida de peso el 50%, coste y porcentaje de averías reducido perceptiblemente 2, longitud estándar: los 200m, máximo los 300m 3, tambor de cable automático |
cámara JT360 del Pescado-ojo (opcional) | 1. Vista del grado View360 dentro del tubo. 2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm 3. Resolución: 3000k pixel, imagen de alta calidad. 4. Prenda impermeable: IP68, 10 metros realizables subacuáticos. 5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalan el molde 3D, y crean informe de inspección. |
Tambor de cable manual DLPM120 (opcional) | 1, tambor de cable manual 2, longitud estándar: el 120m |
APP teledirigido.
Instale nuestro MK3 APP teledirigido. en su teléfono móvil o cojín desarrollado por el sistema de Android, usted puede unidad de control teledirigida MK3.
