Inspección impermeable del tubo del sonar exploración simultánea continua de 360 grados

Informacion basica
Lugar de origen: China
Nombre de la marca: Trio-Vision
Número de modelo: TVS-6000
Cantidad de orden mínima: negociación
Precio: Negotiable
Tiempo de entrega: 4-8 semanas
Capacidad de la fuente: 10 sistemas por meses
nombre: inspección del tubo del sonar Función: Impermeable
Frecuencia acústica: 2MHz Anchura de la onda: 1.1° (haz de la onda del cono)
Resolución lateral: 0.5m m (radio 125m m del tubo) Recepción de anchura de la onda: 500kHz
Alta luz:

cámara digital de la inspección

,

cámara de la inspección del tubo de alcantarilla

Inspección impermeable del tubo del sonar exploración simultánea continua de 360 grados

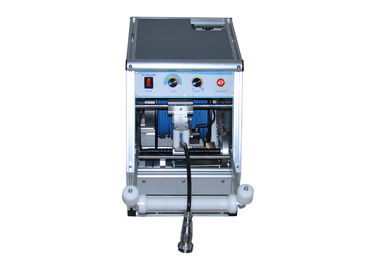

El sistema de inspección de tubería del sonar TVS-6000 detecta y las blancos de puntas bajo el agua mediante el principio de reflexión de la onda. , Por lo tanto, puede realizar la inspección de la tubería llenada del líquido para determinar la información de la grieta y de la ruina en el tubo; y es el dispositivo más avanzado para la inspección y la evaluación de la tubería.

Tubo InspectionFeatures del sonar:

Termine la exploración simultánea continua de 360 grados dentro de 1s
Interfaz amistosa a actuar fácilmente
Datos e imágenes ahorrados en el disco duro
Sensores incorporados del ángulo del rollo y de echada
Interfaz incorporado del contador del cable
Examine el perfil del tubo automáticamente

Parámetro técnico de la inspección del tubo del sonar



Parámetro acústico
Frecuencia acústica
2MHz

Anchura de la onda
1.1° (haz de la onda del cono)

Resolución lateral

0.5m m (radio 125m m del tubo)
Radio máximo de la inspección el 12m
Transmita la anchura de pulso 4~20us

Recepción de anchura de la onda
500KHz



Tambor de cable manual:


Contador: codificador de la alta precisión (±0.1m), cálculo de la longitud de cable.
El acodar: el acodar manual
Prenda impermeable: IP63


Software de análisis profesional del sonar del tubo de SonarProf


Corte transversal del tubo de la ayuda en la representación en tiempo real y un perfil completo de 360 grados extensible (IMG. 1)
Genere automáticamente el modelado tridimensional del tubo y vea el interior de la ruina y del defecto claramente (IMG. 2)
Apoye el cálculo del volumen de la ruina y los datos del análisis que se trazarán fácilmente (IMG. 3)
Información automática para la preparación del informe de la eficacia alta (IMG. 4)
