nombre: | inspección del tubo del sonar | Diámetro del tubo: | 100-6000m m |
---|---|---|---|
Aplicación: | Subacuático | Frecuencia acústica: | 2MHz |
Anchura de la onda: | 1.1° (haz de la onda del cono) | Función: | Medida exacta |
Alta luz: | inspección del vídeo de la tubería,cámara digital de la inspección |

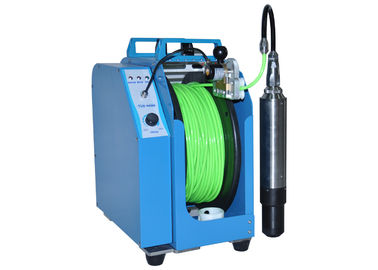

Inspección exacta del tubo del sonar de la medida con la punta de prueba del sonar, bobina de cable
Uso de la inspección del tubo del sonar:
La inspección del tubo del sonar es ampliamente utilizada usada para la inspección de la perforación del pozo de agua, geología de ingeniería, hidrogeología, prospección geológica, departamento de mina; aplicable a los agujeros verticales, agujeros horizontales y ángulos de depresión inclinados, agujeros de la elevación, perforación geológica y perforación, etc. concretos.
Características de la inspección del tubo del sonar:
Termine la exploración simultánea continua de 360 grados dentro de 1s
Interfaz amistosa a actuar fácilmente
Datos e imágenes ahorrados en el disco duro
Sensores incorporados del ángulo del rollo y de echada
Parámetro de la inspección del tubo del sonar
Parámetro acústico | Frecuencia acústica |
2MHz |
Anchura de la onda |
1.1° (haz de la onda del cono) | |
Resolución lateral |
0.5m m (radio 125m m del tubo) |
|
Radio máximo de la inspección | el 12m | |
Transmita la anchura de pulso | 4~20us | |
Recepción de anchura de la onda |
500KHz |
Tambor de cable manual:
Contador: codificador de la alta precisión (±0.1m), cálculo de la longitud de cable.
El acodar: el acodar manual
Prenda impermeable: IP63
Software de análisis profesional del sonar del tubo de SonarProf
Corte transversal del tubo de la ayuda en la representación en tiempo real y un perfil completo de 360 grados extensible (IMG. 1)
Genere automáticamente el modelado tridimensional del tubo y vea el interior de la ruina y del defecto claramente (IMG. 2)
Apoye el cálculo del volumen de la ruina y los datos del análisis que se trazarán fácilmente (IMG. 3)
Información automática para la preparación del informe de la eficacia alta (IMG. 4)
