Equipo de la inspección del tubo del CCTV del CE, sistema de la cámara del robot HD de la inspección del tubo de agua

Informacion basica
Lugar de origen: China
Nombre de la marca: Trio-Vision
Certificación: CE,FCC, ISO9001
Número de modelo: TVS-15
Cantidad de orden mínima: 1
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 4-8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 20units por mes
Diámetro del tubo: 150-600m m Funcionamiento del sistema: Windows, Wincan dentro
Cabeza de cámara: Cacerola y inclinación informe: inclinación, cuesta
Tambor de cable: automático, los 300m Certificación: CE,FCC, ISO9001
Alta luz:

cámaras de la inspección del tubo del cctv

,

robot de la inspección de la tubería

La correa eslabonada de la inspección de la tubería del CCTV del regulador de la operación de Windows, sistema TVS-15 de la cámara del robot HD de la inspección del tubo de agua es un sistema nuevamente diseñado de la correa eslabonada, especialmente para el mercado de los E.E.U.U., de Reino Unido y del europeo. Puede examinar el diámetro del tubo a partir 125-2000m m, utiliza solamente una correa eslabonada para examinar la mayor parte de los tubos del te, reduce el coste. Compoposed de una correa eslabonada, de una cámara del pan&tilt, de un tambor de cable automático y de unidades de control. La correa eslabonada puede hacer juego diversos tipos de cámaras (es decir cacerola y cámara de la inclinación, cámara axial, cámara del pescado-ojo) según requisitos diffrerent.

El sistema es un producto diseñado en base del sistema industrial de Windows. Durante la prueba, se adquieren las imágenes del defecto; luego, un informe de prueba se puede obtener inmediatamente. Además, una curva de la pendiente de la tubería se puede obtener a tiempo durante la prueba para determinar la condición del sedimento dentro de la tubería. la lente del Pescado-ojo software de análisis “video” de la prueba del panorama de la tubería de PipePano se utiliza, de la integración, para generar la imagen del panorama de la pared interna de la tubería, analizarla y determinarla más finalmente y cuantitativo (medida en diámetro del tubo, anchura de la grieta y así sucesivamente).

Equipo de la inspección del tubo del CCTV del CE, características de sistema de la cámara del robot HD de la inspección del tubo de agua:


1. Alta definición Camaera, 1920*1080P
2. unidad de control del Portable
3. sistema de la operación de Windows
4. impulsión potente de la correa eslabonada
5. piezas permutables
6. exploración del laser
7. App teledirigido.


Configuración de sistema

Configuración estándar Piezas opcionales
Correa eslabonada TVS15 Cámara CAM-70
Cacerola CAM-90 y cámara de la inclinación Cámara del pescado-ojo JT360
Tambor de cable automático Tambor de cable manual
Unidad de control MK4 Ayuda de la rueda
Gancho de la boca, caja de herramientas y otros accesorios 10" rueda


Cámara principal subterráneo de la inspección del tubo de la alta definición TVS-15, robot del equipo de la inspección del tubo de alcantarilla del CCTV


Parámetro técnico

Unidad de control MK4
Cámara principal subterráneo de la inspección del tubo de la alta definición TVS-15, robot del equipo de la inspección del tubo de alcantarilla del CCTV



1. unidad de control del estilo del cojín, 8,4' LED tocado, legible en el brillo de Sun, 1024*768 resolución, 4.1kg
2. Win10 el sistema, 128GB SSD, vídeo de registro en sitio, horas 100+ video puede ser ahorrado.
3. posición de la cámara, posición de elevador en gráficos
4. informe de la inclinación en sitio.
5. la situación de sistema, parámetro del trabajo puede ser pregunta.


Cámara CAM-90 de Pan&TiltCámara principal subterráneo de la inspección del tubo de la alta definición TVS-15, robot del equipo de la inspección del tubo de alcantarilla del CCTV



1. rotación: 360 grados de horizontal, vertical de 270 grados
2. 120x que enfoca, 10:1 óptico, 12:1 digital
3. se permite el foco del auto, ajuste manual
4. definición del hidh de Digitaces, 1920*1080P
5. lente de cámara anti-empañada
6. laser que explora el diámetro y la distorsión del tubo
7. indicador del laser para medir el tamaño del defecto
8. la cámara ligera se puede ajustar para adaptar diversos tubos.

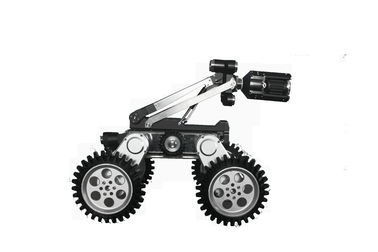

Cralwer TVS-15
Cámara principal subterráneo de la inspección del tubo de la alta definición TVS-15, robot del equipo de la inspección del tubo de alcantarilla del CCTV


1. Prenda impermeable a IP68
2. temperatura de trabajo: -10ºC~50ºC
3. diámetro conveniente del tubo: 125mm~2000m m
4. impulsión: dos motores de DC, seis ruedas
5. ubicación de la sonda: 33kHz
6. inclinación: grado del alcance ±45 del mesurement
7. el subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
8. alta cámara y luz de la vista posterior de la definición: examine la correa eslabonada al revés y telegrafíe retreiving


Tambor de cable automático DLPA200HD
Cámara principal subterráneo de la inspección del tubo de la alta definición TVS-15, robot del equipo de la inspección del tubo de alcantarilla del CCTV



1. el panel de exhibición del LCD
2. Tres clases de modo de trabajo: auto, manual y auto que recupera solamente.
3. longitud de cable del estándar: los 200m
4. módulo del wifi del accesorio, tranmission inalámbrico
5. metro contrario del cable y el acodar auto
6. parada de emergencia


cámara JT360 del Pescado-ojo
Cámara principal subterráneo de la inspección del tubo de la alta definición TVS-15, robot del equipo de la inspección del tubo de alcantarilla del CCTV



1. vista del grado View360 dentro del tubo.
2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm
3. resolución: 3000k pixel, imagen de alta calidad.
4. prenda impermeable: IP68, 10 metros realizables subacuáticos.
5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalan el molde 3D, y crean informe de inspección.


Ayuda de la rueda



assembed en la correa eslabonada al diamter del tubo del inpsect sobre 1000m m, equipado de 8" ruedas o de 10" ruedas.






APP teledirigido.
El software se puede instalar en el ordenador portátil o la tableta, controla la radio de la correa eslabonada.
Cámara principal subterráneo de la inspección del tubo de la alta definición TVS-15, robot del equipo de la inspección del tubo de alcantarilla del CCTV
