Gama de la inspección: | 100-6000m m | impermeable: | IP63 |
---|---|---|---|
frecuencia: | 512Hz | ||
Alta luz: | cámara digital de la inspección,cámara de la inspección del tubo de alcantarilla |

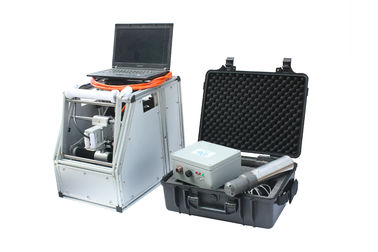

Inspección subacuática Tvs-6000 del sistema del sonar de la inspección del tubo de alcantarilla
El sistema de inspección de tubería del sonar TVS-6000 detecta y las blancos de puntas bajo el agua mediante el principio de reflexión de la onda. , Por lo tanto, puede realizar la inspección de la tubería llenada del líquido para determinar la información de la grieta y de la ruina en el tubo; y es el dispositivo más avanzado para la inspección y la evaluación de la tubería.
Características:
Parámetro técnico de la punta de prueba del sonar
Parámetro acústico | Frecuencia acústica |
2MHz |
Anchura de la onda |
1.1° (haz de la onda del cono) | |
Resolución lateral |
0.5m m (radio 125m m del tubo) |
|
Radio máximo de la inspección | el 12m | |
Transmita la anchura de pulso | 4~20us | |
Recepción de anchura de la onda |
500KHz |
Tambor de cable manual:
Contador: codificador de la alta precisión (±0.1m), cálculo de la longitud de cable.
El acodar: el acodar manual
Prenda impermeable: IP63
Software de análisis profesional del sonar del tubo de SonarProf
Corte transversal del tubo de la ayuda en la representación en tiempo real y un perfil completo de 360 grados extensible (IMG. 1)
Genere automáticamente el modelado tridimensional del tubo y vea el interior de la ruina y del defecto claramente (IMG. 2)
Apoye el cálculo del volumen de la ruina y los datos del análisis que se trazarán fácilmente (IMG. 3)
Información automática para la preparación del informe de la eficacia alta (IMG. 4)
