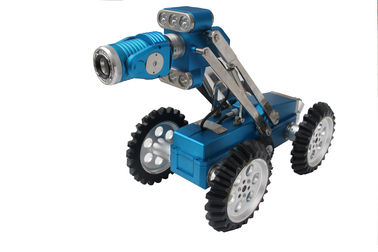

Sistema subacuático de la cámara de la inspección del tubo del robot rugoso con la rueda anti del vuelco

Equipo subacuático de la inspección del CCTV de Wewer de la cámara de la inspección del robot rugoso|la correa eslabonada del robot del tubo es una cabeza desmontable orientable ligera del robot, del featuringa 360°pan y de cámara 180°tilt de la inspección de la tubería para adquirir el vídeo e imágenes de imagen de /or de su inspección, una plataforma escalable de la correa eslabonada para montar componentes auxiliares tales como sonar, ect del detector de gas. Integrado con nuestro diseño especial de la rueda del anti-vuelco, la correa eslabonada puede navegar mejor sobre obstáculos. Con una cámara-elevación automtic y dos neumáticos de los tamaños dentro del paquete, este sistema de la correa eslabonada puede atravesar y registrar los vídeos para los tubos DN 250-2000.With el 20% más iluminación de las luces LED de alta intensidad dimmable, TVS-2000 puede entregar la imagen revelada de las condiciones del tubo del detalle y permitir que usted examine el segmento entero del tubo con la exhibición de imagen en el 8,4" monitor de control de tacto para la ubicación de falta rápida de la tubería.

Configuración de sistema

El sistema compoposed de la correa eslabonada, de la cámara, del tambor de cable y de unidades de control. La correa eslabonada puede hacer juego diversos tipos de cámaras (es decir cacerola y cámara de la inclinación, cámara axial, cámara del pescado-ojo) según los requisitos diffrerent, él es conveniente para los tubos del diámetro de 250-2000m m.

Unidad de control MK3
1, unidad de control del estilo del cojín, 8,4' tocó el LED, legible en el brillo de Sun, 1024*768 resolución, 4.1kg
2, Win7 sistema, 128GB SSD, vídeo de registro en sitio, horas 100+ video pueden ser ahorrados.
3, posición de la cámara, posición de elevador en gráficos
4, informe de la inclinación en sitio.
5, situación de sistema, parámetro del trabajo pueden ser pregunta.

Cámara JT2000 de Pan&Tilt
1.360 grados, no de limitado giran
2, la calefacción de la lente pueden prevenir la niebla
3, luz de la cámara pueden ser ajustados
4, mejora máxima el 50% del brillo, más conveniente para el diámetro bajo
5, laser opcional, calibran tamaño del defecto

Cralwer TVS-800
Prenda impermeable a IP68
Temperatura de trabajo: -10ºC~50ºC
Diámetro conveniente del tubo: 250mm~2000m m
Impulsión: motor de dos DC
Elevador: elevador eléctrico
Inclinación: grado del alcance ±45 del mesurement, pecision 0,1 grados
Velocidad: velocidad ajustable, máximo 32m/min
Dirección: remita, posterior, izquierdo, derecho
Indicación de la presión: luz verde (1.2-1.5 obstruyen, presión normal), luz anormal de la luz roja.
El subir: grado máximo de la subida sobre 50° según la situación diffrerent del tubo
Cámara de la vista posterior: integre la cámara y enciéndase, examine la correa eslabonada al revés y telegrafíe retreiving

Tambor de cable automático DLPA300
1,6 corazones telegrafían, la perdida de peso el 50%, coste y porcentaje de averías reducido perceptiblemente
2, longitud estándar: los 200m, máximo los 300m
3, tambor de cable automático

cámara JT360 del Pescado-ojo (OPCIONAL)
1. vista del grado View360 dentro del tubo.
2. 92 lámparas del punto culminante LED del PCS, alcances de la iluminación a 200lm
3. resolución: 3000k pixel, imagen de alta calidad.
4. prenda impermeable: IP68, 10 metros realizables subacuáticos.
5. Los vídeos y las imágenes registrados por la cámara a la vista MK3 pueden separar la imagen de la gama completa dentro del tubo por el software de PanoProfile 3D, y generan la 2.a imagen del perfil, para realizar la medida exacta de los defectos del tubo, instalan el molde 3D, y crean informe de inspección.

APP teledirigido.
Instale nuestro MK3 APP teledirigido. en su teléfono móvil o cojín desarrollado por el sistema de Android, usted puede unidad de control teledirigida MK3.
