Inspección subacuática del tubo del sonar con construido en sensores del ángulo del rollo y de echada

Informacion basica
Lugar de origen: China
Nombre de la marca: Trio-Vision
Número de modelo: TVS-6000
Cantidad de orden mínima: 1
Tiempo de entrega: 4-8 semanas
Capacidad de la fuente: 10 sistemas por meses
Diámetro del tubo: 100-6000m m impermeable: IP63
nombre: Sistema de inspección del tubo del sonar Frecuencia acústica: 2MHz
Anchura de la onda: 1.1° (haz de la onda del cono) Resolución lateral: 0.5m m (radio 125m m del tubo)
Alta luz:

inspección del vídeo de la tubería

,

cámara digital de la inspección

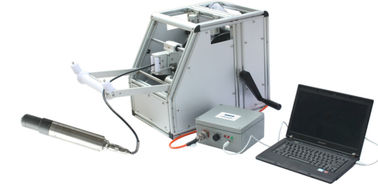

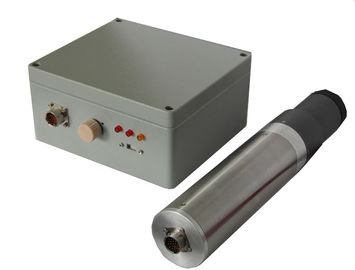

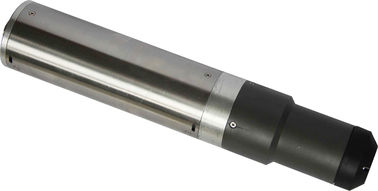

Sistema de inspección subacuático Tvs-6000 del sonar del tubo de alcantarilla





El sistema de inspección de tubería del sonar TVS-6000 detecta y las blancos de puntas bajo el agua mediante el principio de reflexión de la onda. , Por lo tanto, puede realizar la inspección de la tubería llenada del líquido para determinar la información de la grieta y de la ruina en el tubo; y es el dispositivo más avanzado para la inspección y la evaluación de la tubería.

Características:

Termine la exploración simultánea continua de 360 grados dentro de 1s
Interfaz amistosa a actuar fácilmente
Datos e imágenes ahorrados en el disco duro
Sensores incorporados del ángulo del rollo y de echada
Interfaz incorporado del contador del cable
Examine el perfil del tubo automáticamente

Parámetro técnico del sonar



Parámetro acústico
Frecuencia acústica
2MHz

Anchura de la onda
1.1° (haz de la onda del cono)

Resolución lateral

0.5m m (radio 125m m del tubo)
Radio máximo de la inspección el 12m
Transmita la anchura de pulso 4~20us

Recepción de anchura de la onda
500KHz



Tambor de cable manual:
Contador: codificador de la alta precisión (±0.1m), cálculo de la longitud de cable.
El acodar: el acodar manual
Prenda impermeable: IP63


Software de análisis profesional del sonar del tubo de SonarProf
Corte transversal del tubo de la ayuda en la representación en tiempo real y un perfil completo de 360 grados extensible (IMG. 1)
Genere automáticamente el modelado tridimensional del tubo y vea el interior de la ruina y del defecto claramente (IMG. 2)
Apoye el cálculo del volumen de la ruina y los datos del análisis que se trazarán fácilmente (IMG. 3)
Información automática para la preparación del informe de la eficacia alta (IMG. 4)
